Pinnacle LGS CAD

Benefícios:

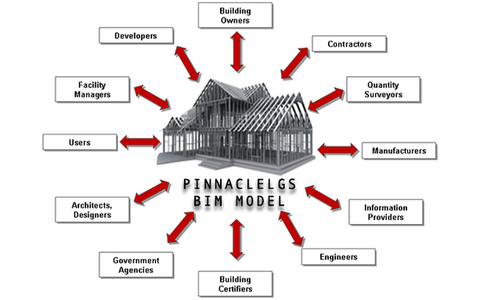

- Modelado de información de construcción (BIM).

Es un software de marcos basado en reglas que automatiza el proceso de generación de dibujos para la fabricación de paneles de paredes y pisos, diseños estructurales, listas de cortes y otros informes de materiales. Al automatizar estos procesos, los fabricantes están ahorrando una enorme cantidad de tiempo en la redacción, los informes de materiales, la entrada de datos, la fabricación y la corrección de todos los errores que normalmente se cometen en el camino.

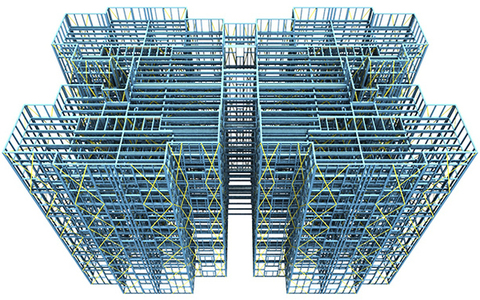

- Modelado 3D.

Las reglas de estructura, los detalles, las alturas de las paredes, las longitudes de los materiales y las longitudes ideales de los paneles son definidas por el usuario en la base de datos relacional del sistema. Con base en estas configuraciones, el sistema calcula vigas, placas, umbrales y juegos completos de apertura automáticamente en paneles en las paredes. Después de los paneles, el sistema genera elevaciones detalladas y diseños de placa que se pueden abrir, modificar y guardar con la información de la lista de cortes que se actualiza automáticamente.

- Detallado del Panel.

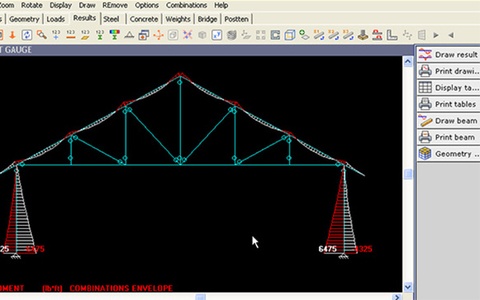

PinnacleCAD contiene la funcionalidad necesaria para crear diseños estructurales y dibujos de fabricación. Esto incluye todas las funciones para crear paredes, puertas, ventanas, techos, techos y suelos en diseños 2D y modelos 3D, así como las funciones de diseño de marcos para paredes, suelos, techos y tejados. También incluye herramientas de diseño de celosías de techo y piso para generar diseños 2D y dibujos de formas de celosía.

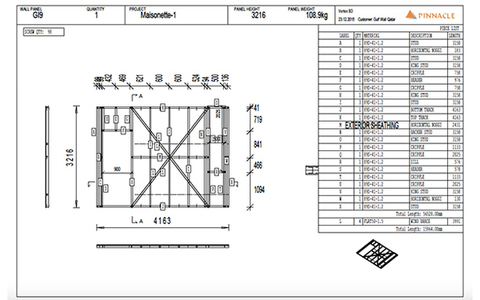

- Tienda de dibujos.

La creación de cientos de dibujos de fábrica con el software CAD tradicional puede llevar hasta 60 minutos de tiempo de diseño por dibujo. PinnacleCAD genera automáticamente diseños de tiendas en segundos según las reglas de estructura definidas. Por ejemplo, si su proyecto consta de 100 diseños de paneles de pared, puede ahorrar hasta 100 horas de tiempo de diseño por proyecto con PinnacleCAD.

- Colaboración BIM con REVIT.

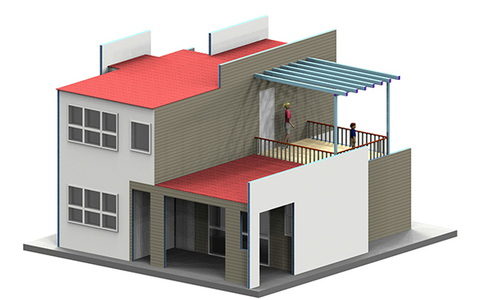

Los modelos arquitectónicos 3D se pueden importar a PinnacleCAD desde casi cualquier software de arquitectura. Nuestra herramienta de conversión agiliza la arquitectura general para el proceso de enmarcado, convirtiendo la geometría del modelo 3D IFC en objetos nativos de PinnacleCAD 3D y omite las fases de seguimiento y remodelación en el proceso.

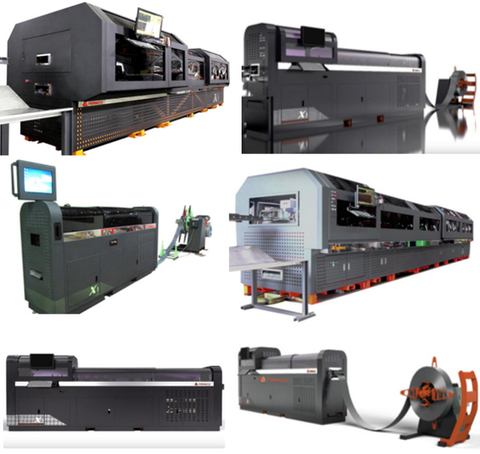

- Totalmente integrado con PinnacleFramers para un diseño perfecto para la automatización de la producción.

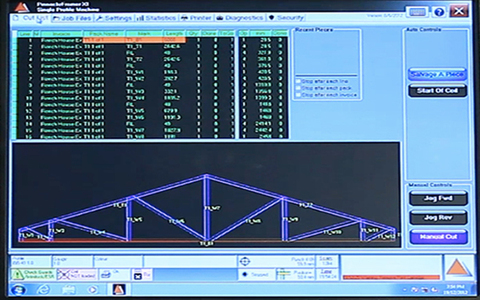

Totalmente integrado con PinnacleFramers para un diseño continuo para la automatización de la producción: una vez en un panel, el sistema genera elevaciones detalladas y diseños de placa que se pueden abrir, modificar y guardar con la información de la lista de cortes que se actualiza automáticamente. Esto asegura que los componentes del marco serán compatibles con el resto de la planta y que cada componente encajará en el sitio de construcción, reduciendo los retrasos y acelerando todo el proceso de construcción. También se genera una lista optimizada de corte de desperdicio mínimo basada en los tipos de materiales y dimensiones definidas por el usuario. El cliente puede modificar los formatos de salida para cumplir con los estándares de producción existentes.
